發布時間：2024-04-17
來源：廣拓
#

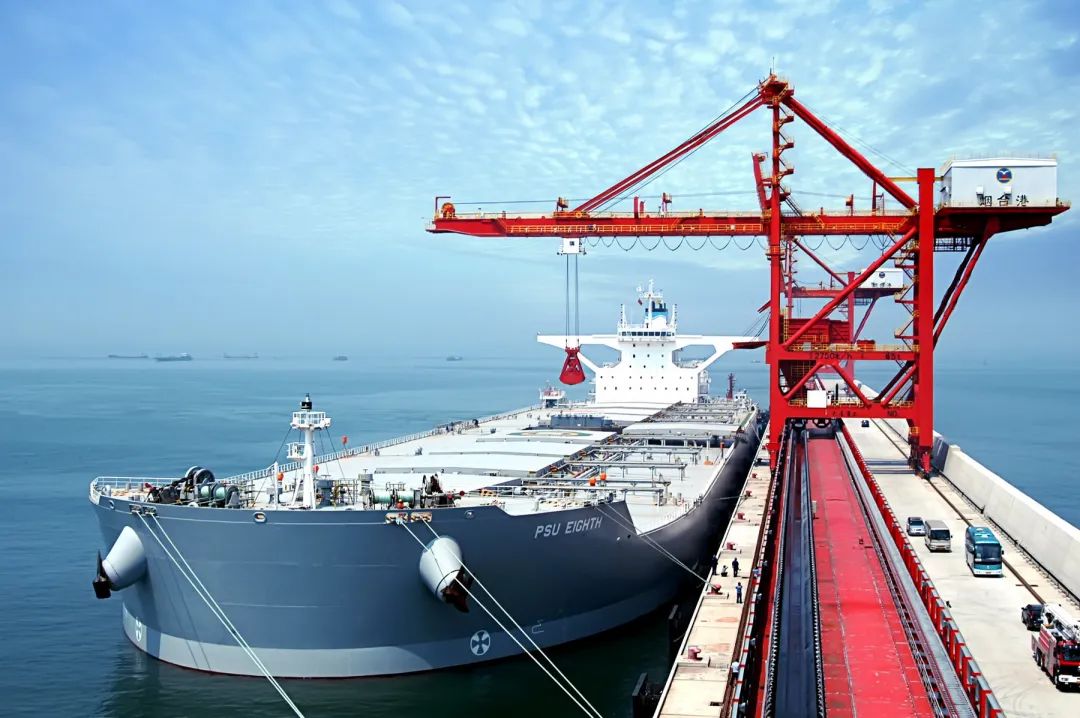

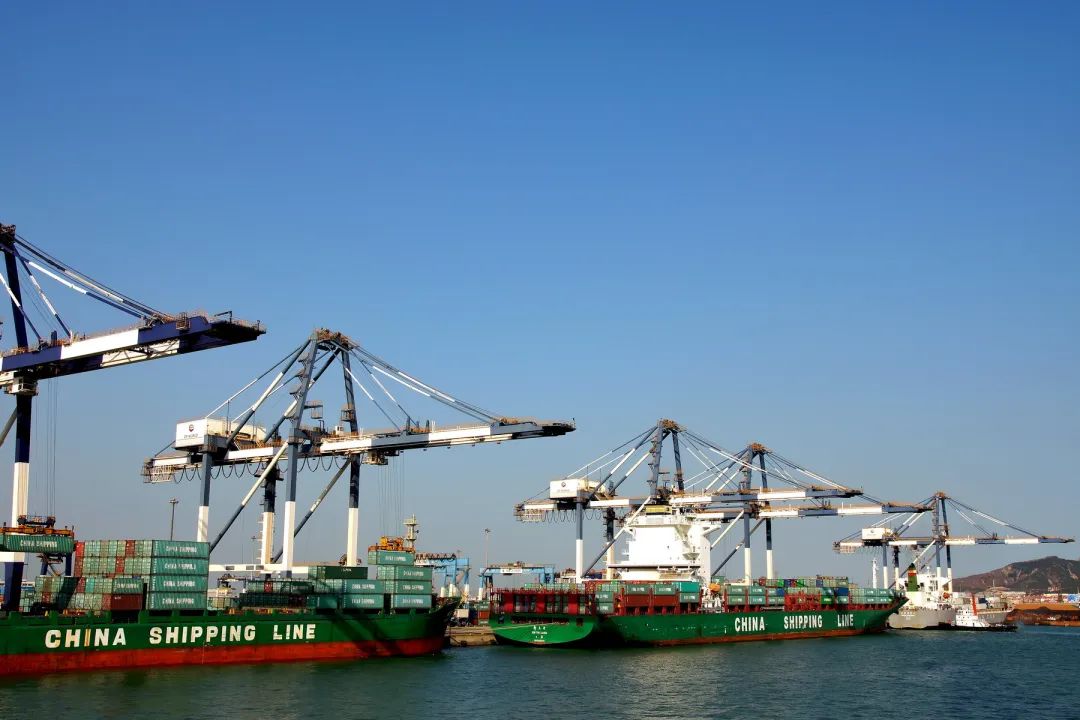

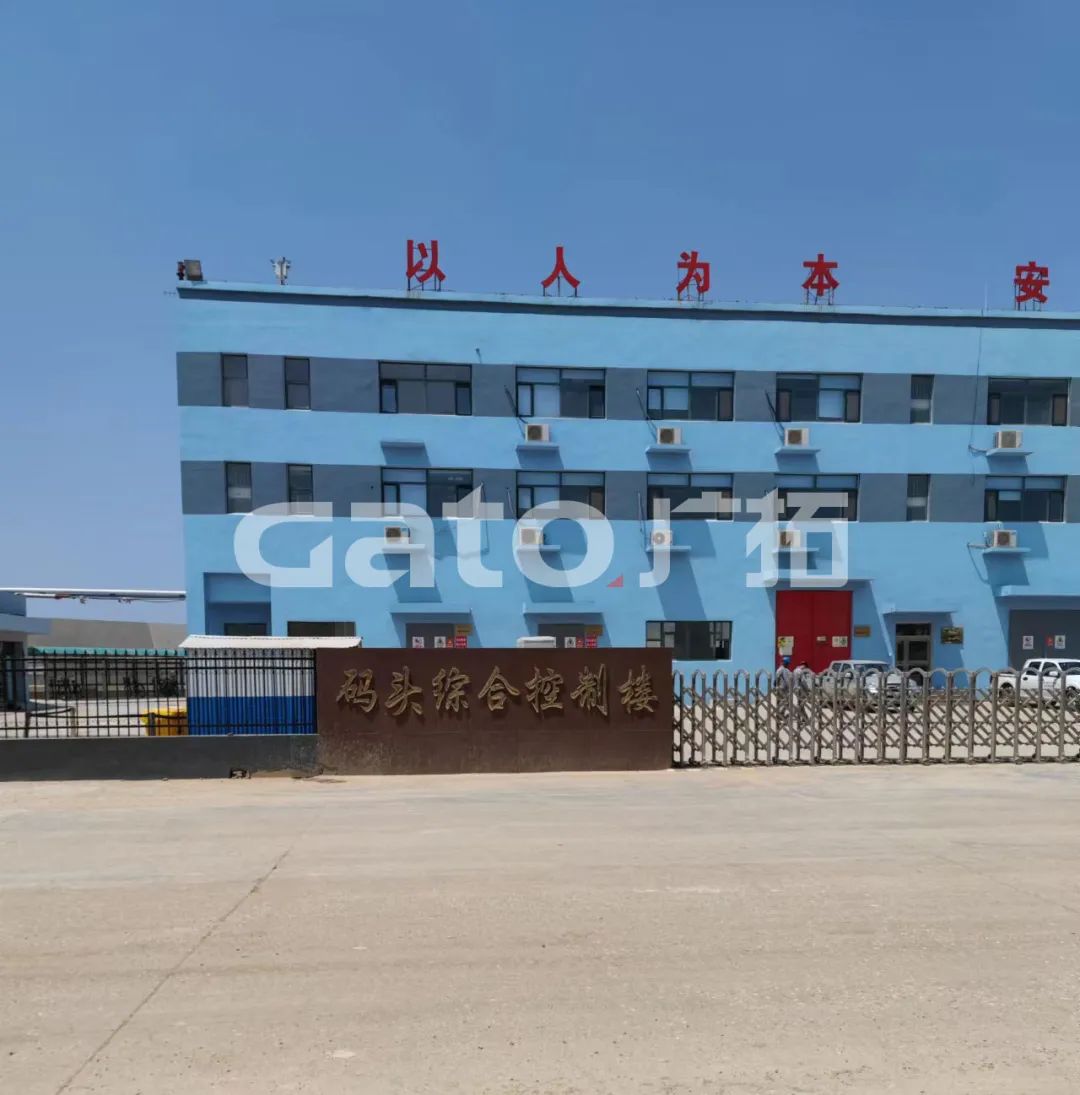

煙臺港碼頭
海陸空，
是貿易的三大交通方式，
其中海運更是重中之重，
服務過30萬客戶的小拓，
這次來到了山東煙臺港碼頭，
煙臺港碼頭是中國沿海25個
重要樞紐港口之一，
被列為21世紀
海上絲綢之路的重要節點，
小拓深知每一個項目都意義重大，
每一次都全力以赴認真對待。
為了設計出最合理最科學的產品方案，
小拓在接到項目后，
通過實地勘測，
匯聚各方具體情況后，
整理了以下8點考慮要素：
項目考慮要素
1
該項目屬于港口、儲運、煉化項目；
2
周界長度2200米，共54個防區；
3
現場環境復雜受潮濕、腐蝕、海風、臺風影響，產品設計需要考慮耐腐蝕性能；
4
現場管道傳輸易燃易爆氣體危險品，屬于重點防爆區，系統產品須符合防爆要求；
5
項目位于海邊港口碼頭區域，距離海岸線50米左右，裝置外側緊鄰運輸貨物通道，大車頻繁經過；
6
現場需要有警燈報警，對外13個通道處需加強防范，整體方案需與對應攝像機聯動；
7
需要與集團信號對接，本地化管理并向上提供對接。
8
保障項目今后的系統擴展、區域性聯網，需在系統設計中考慮到容量容余、及多系統聯動等問題。
產品選型
綜合考慮之下，
小拓為項目推薦的產品選型為：
防爆張力電子圍欄+SAM200綜合管理平臺+A7報警主機、防爆激光對射、316L不銹鋼前端。
設計要點1
產品符合防爆要求

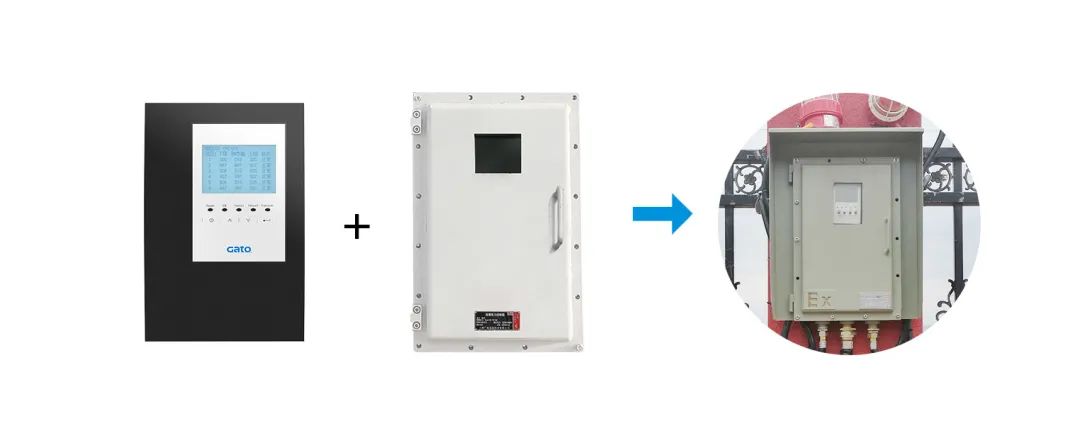

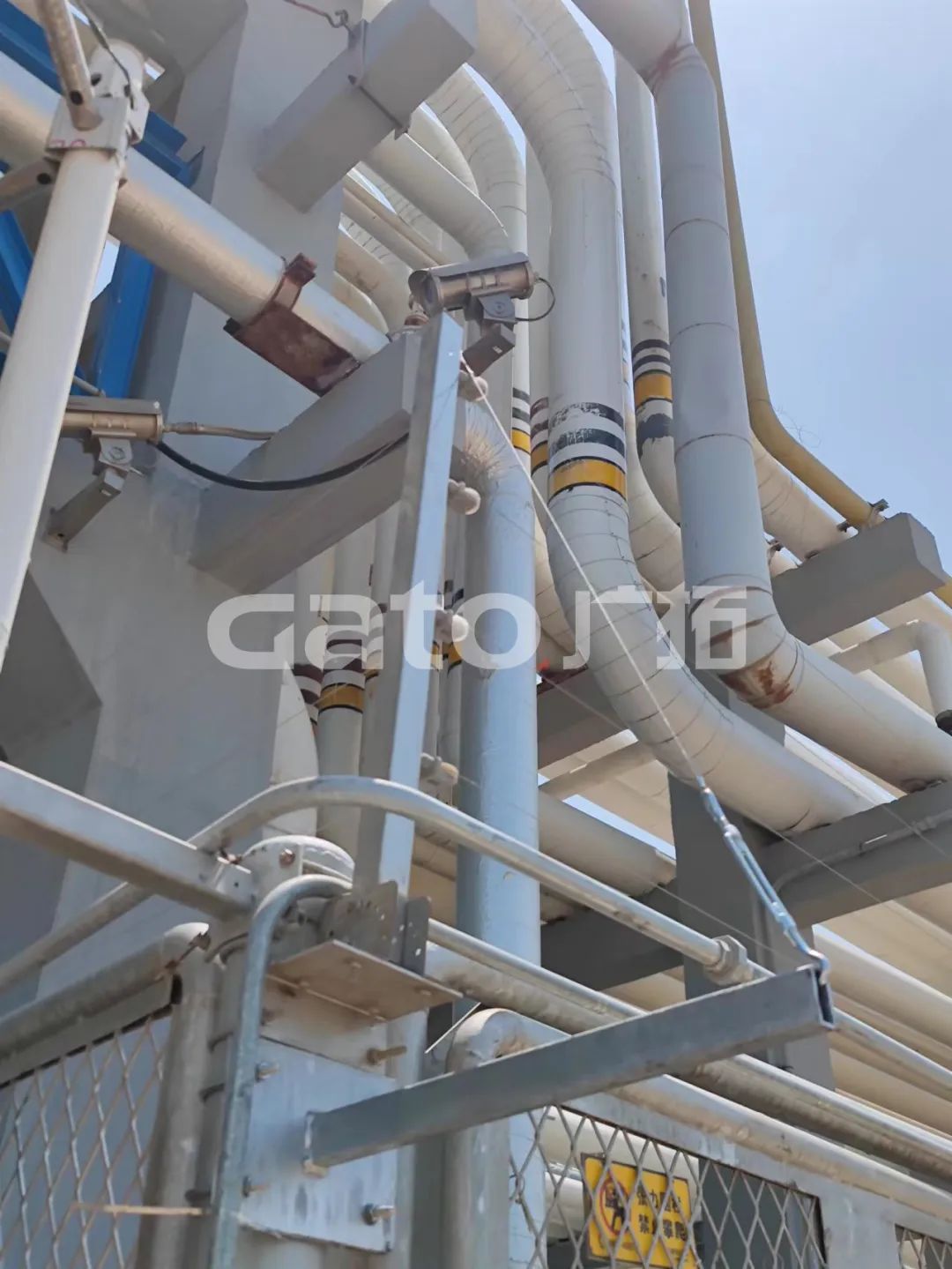

廣拓的張力電子圍欄本就適合易燃易爆場所，由于本次項目對防爆等級要求更高，于是推薦廣拓防爆張力電子圍欄。

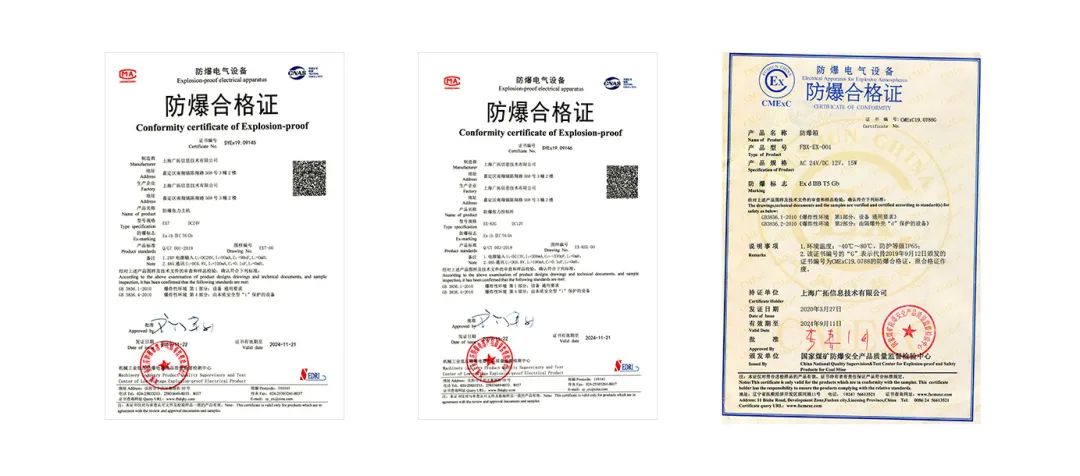

系統前端部分設備即張力控制器防爆等為 Ex ibⅡ C T6 Gb，防爆防雨箱防爆標識為 EX d ⅡB T5 Gb，張力控制桿設備防爆等級為 Ex ib Ⅱ C T6 Gb ，可用于有防爆要求的場所。
設計要點2
定制不銹鋼材料

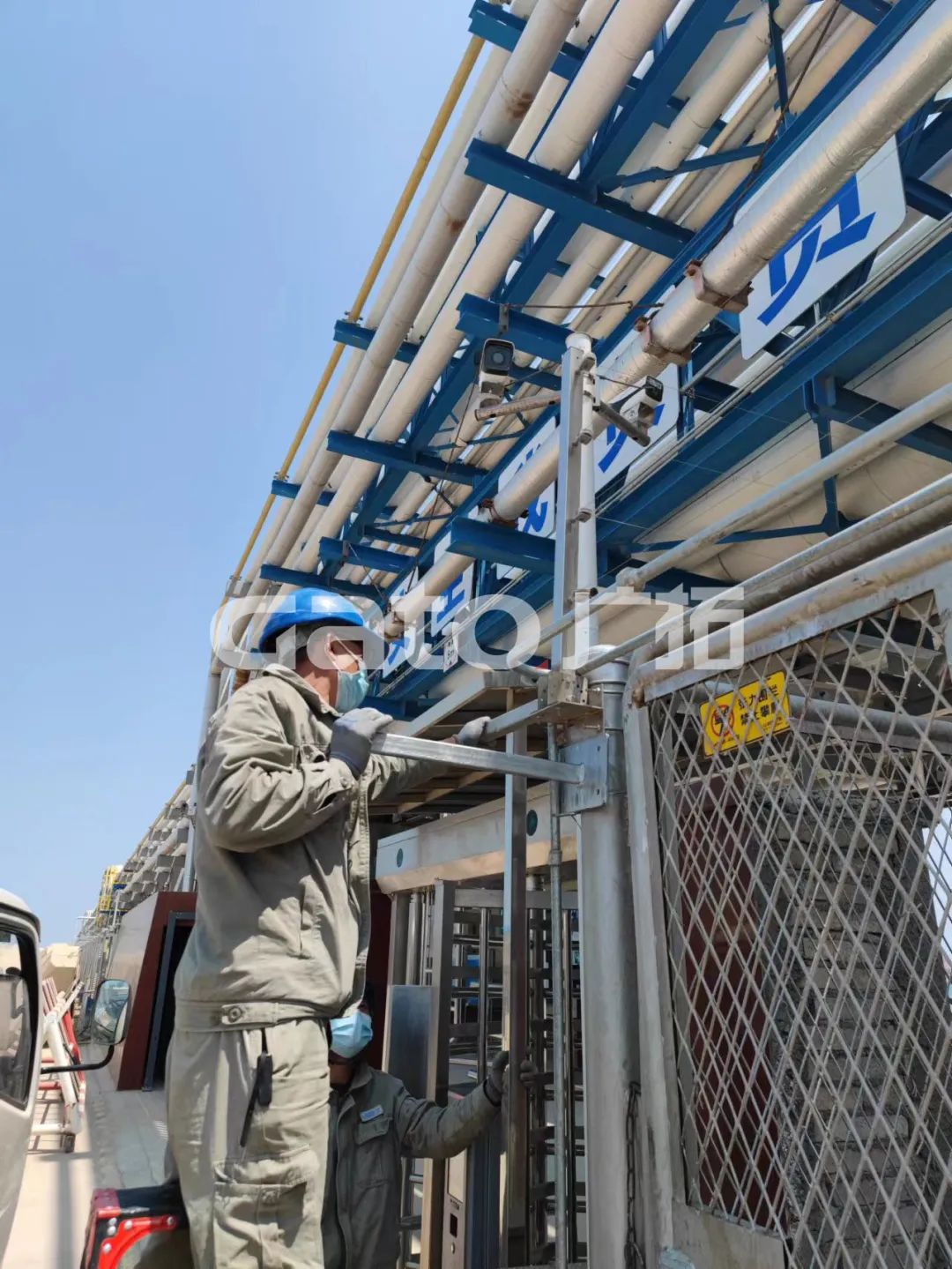

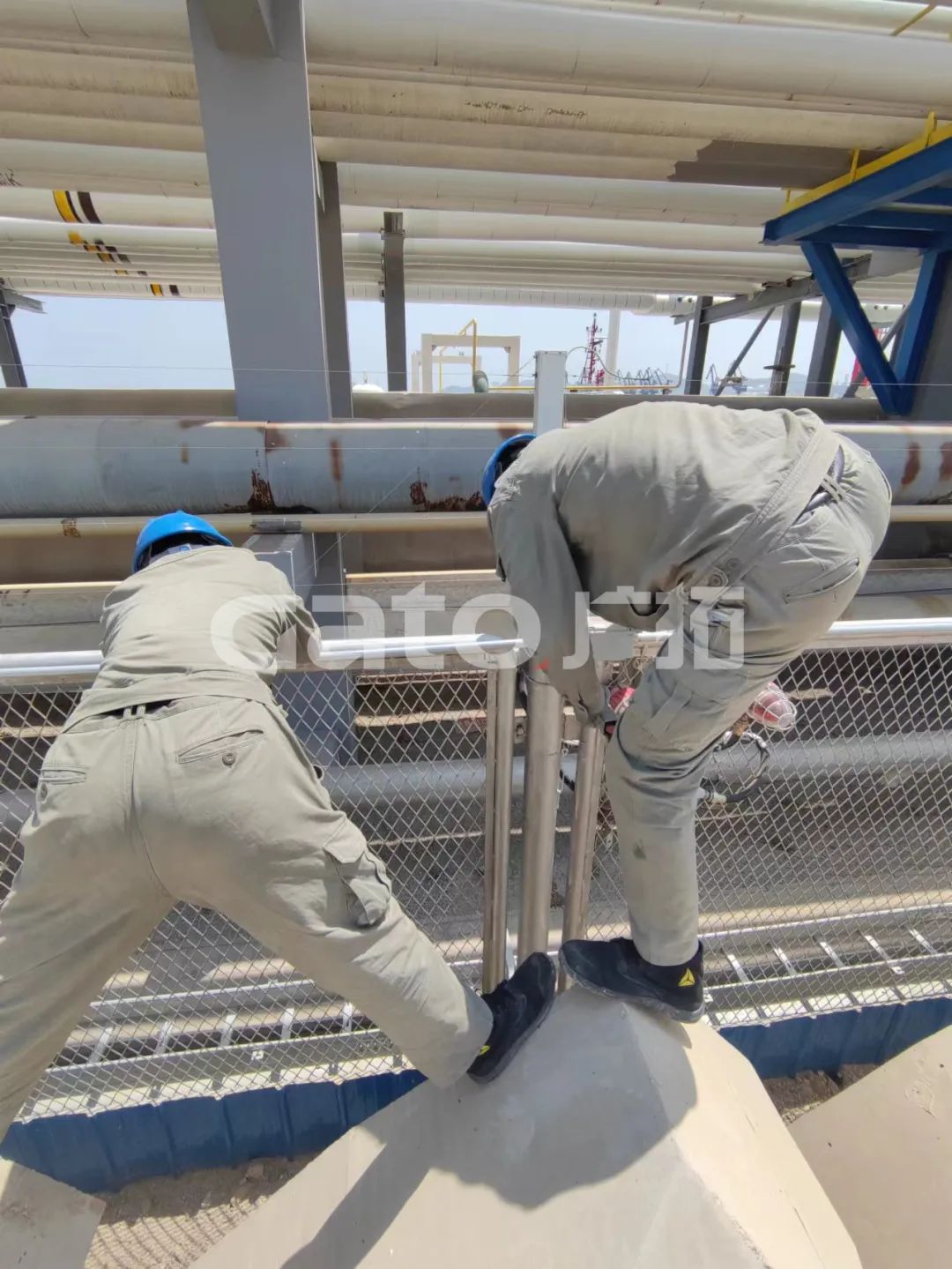

現場緊鄰海岸線，一般常規的鋁合金材質并不合適，對于所涉及金屬產品均考慮采用定制304及316L不銹鋼進行實施，提高使用壽命，在圍墻頂部安裝直立高度大約0.8米的張力圍欄系統(4線)，按4道水平探測鋼絲安裝布設，探測鋼絲采用316L不銹鋼刺絲，固定錨柱間距為3.2米。
按照周界直線每40米設一個防區的設計原則?，F(xiàn)場周界共計13個出入口，設計落地1.2米4光束激光對射起到周界無死角無盲區作用。
設計要點3
統一管理
防爆張力主機與前端張力圍欄組成一個單獨的報警防區，防區控制器（報警控制鍵盤）利用RS-485通訊把25臺張力探測器和13臺防爆激光對射集中在一起管理，并可向園區原有安防平臺提供對接協議，便于后續對接監控等安防設施使用。
項目要求單條485總線長度不應超過1200米，單條通訊總線需使用RVVSP2*2.0手拉手串聯。根據現場情況，建議從控制中心通過485光端機將2條總線傳輸?shù)絿鷫Χ耍?條總線分別在圍墻左右兩側進行串聯最終使張力圍欄閉合。
設計要點4
開放通訊協議
采用集團化管理，周界系統在SAM200的管理基礎上，提供對接Api協議，增加向上通訊，實現集團集中管理，保證多個項目實現統一化。
#
護航港口碼頭安全
山東煙臺港碼頭
是一帶一路重要節點，
保障貨物運輸安全
是最重要的環節之一，
廣拓防爆張力式電子圍欄，
防爆防潮防入侵，
24小時全天盡心值守，
護航港口碼頭安全。
