安防人都知道，
電子圍欄分為脈沖電子圍欄
和張力電子圍欄，
一個前端帶電一個前端不帶電，
根據功能應用于不同的場景，
但很多人卻不知道
如何安裝電子圍欄，
前幾期我們介紹了
脈沖電子圍欄的安裝，
今天小拓就帶大家一起
get張力電子圍欄的安裝。
完整版視頻戳這里↑
在安裝前，
首先要清點零件。
張力防攀爬電子圍欄所需部件如下
↓
探測桿、過線桿、轉向桿、受力桿
緊線器、警示燈、警示牌
張力線、自恢復彈簧、接地線
雙防區警燈支架、束線器、防雨箱。
張力電子圍欄的前端分為桿件安裝
和室外安裝兩個部分。
01

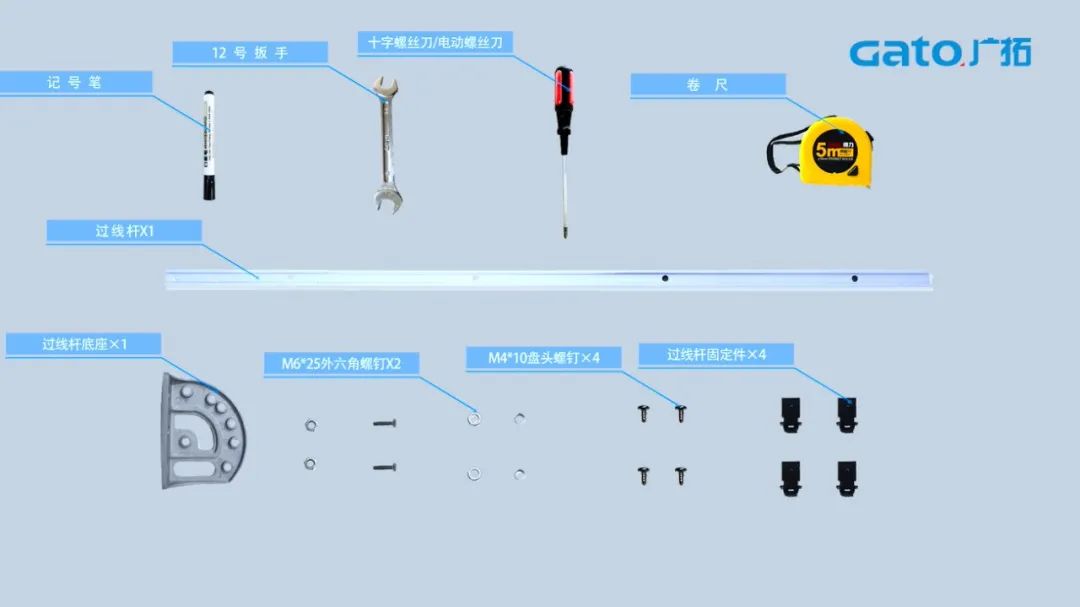

過線桿組裝
注：過線桿底座只有一片，
安裝時將底座的半圓朝向周界外側
底座安裝可調節六大角度：
0° 30° 45° 67.5° 90° 120°
02

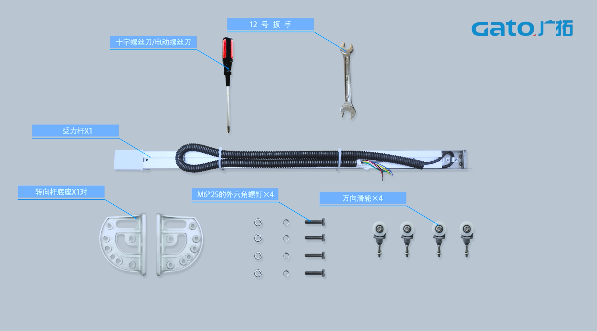

轉向桿組裝
底座安裝可調節六大角度：
0° 30° 45° 67.5° 90° 120°
注：萬向滑輪擰入深度須穿過
鋁型材里面兩層加強筋。
注：可用內螺母將滑輪與承力桿固定，
并用外螺母靈活調整
萬向滑輪角度（萬向可調）。
03

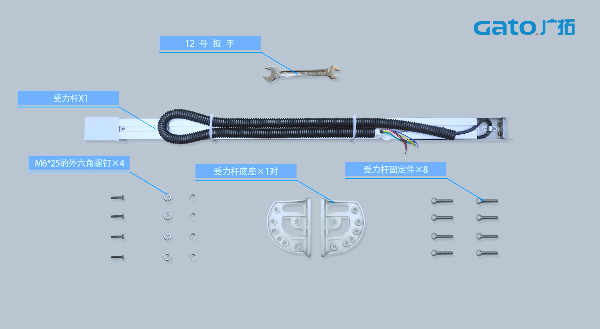

受力桿組裝
注：承重桿右底座有限位槽
底座安裝可調節六大角度：
0° 30° 45° 67.5° 90° 120°
04

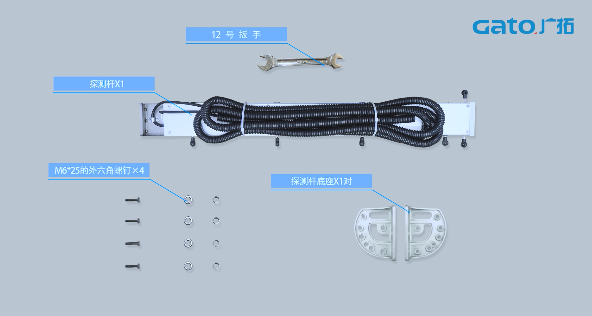

探測桿組裝
底座安裝可調節六大角度：
0° 30° 45° 67.5° 90° 120°
組裝好各個桿件后，
就可以去室外安裝了。
受力桿安裝
注：受力桿一個防區1根安裝在防區末端
過線桿安裝
注：過線桿每3-5米一根
過線桿安裝
注：過線桿每3-5米一根
轉向桿安裝
注：轉向桿安裝在防區轉角
高度落差位置
根據實際需要安裝
探測桿安裝
注：探測桿一個防區1根
安裝在防區起始端
緊線器安裝
注：建議同時使用兩個緊線器
穿入合金線，并一同加固

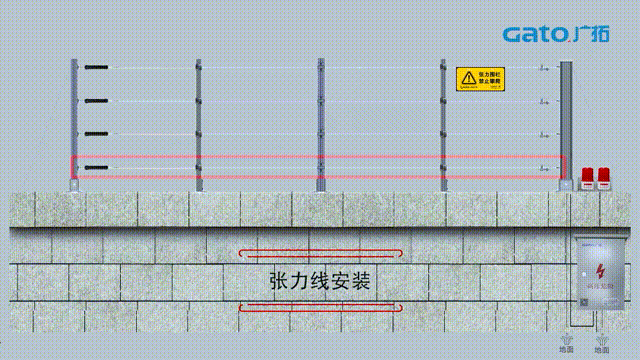

張力線安裝
注：張力線穿過探測桿拉桿孔
并用束線器固定，
依次穿過緊線器、過線桿、
轉向桿至防區末端

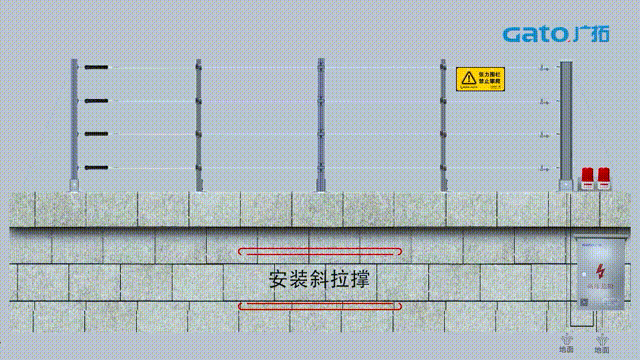

安裝斜拉撐
自恢復彈簧安裝
注：自恢復彈簧有S勾一端直接掛在
受力桿固定件，
另一端用束線器和張力線固定。
警示牌安裝
注：用尼龍扎帶固定在合金線、
支撐桿上，每隔10m懸掛一塊

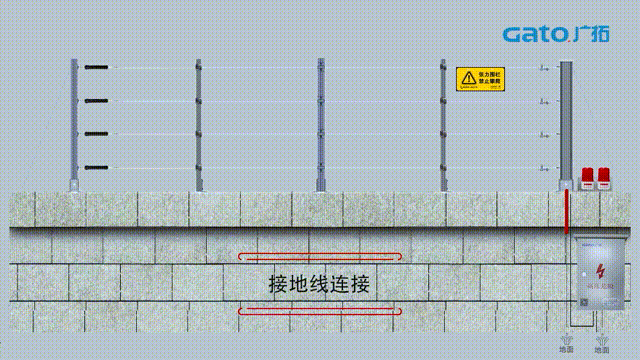

接地線鏈接
防雨箱安裝
注：安裝在防區起始端，
靠近探測桿

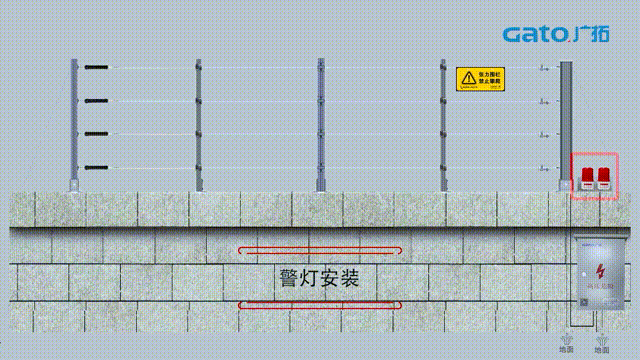

警燈安裝
安裝到警燈，
張力電子圍欄的前端安裝才算完成，
有了這份超詳細安裝圖解，
從此安裝電子圍欄不再頭大，
你也可以悄悄安裝電子圍欄，
然后驚艷所有人！
